引入裝置又叫進線裝置，是外電路的導線或電纜進入防爆電氣設備的過渡裝置。引入裝置常被視為防爆電氣設備薄弱的環節，它的密封十分重要。

常用的引入裝置密封有三種結構：

1、密封圈式引入裝置;該引入裝置使用廣泛，包括壓盤式、壓緊螺母式引入裝置(俗稱喇叭嘴)；

2、澆鑄固化填料密封式引入裝置;

3、金屬密封環式引入裝置。

電纜引入裝置是指將電纜引入電氣設備而不改變?cè)撛O(shè)備防爆型式的裝置。

在有危險性氣體或者粉塵的工業環境中，中諾檢測對采用的儀器、儀表的防爆性、防護等級都提出了特定的要求，電纜引入裝置屬于儀器、儀表的一個重要部分，該裝置單獨滿足防爆、防護等級要求，在儀器、儀表的其它部分都滿足現場要求的情況下，配有該裝置的儀表就完全可以滿足防爆要求。

首先電纜引入裝置應符合GB3836.1-2010的標準，采用的是壓緊密封方式達到了密封、防爆要求，材料可根據現場使用環境來選擇，需考慮可否導磁、是否需要抗腐蝕性能等等，常用的有優質低碳鋼或耐酸不銹鋼、環保銅鍍鎳等等。

螺紋除要符合國標、便于互換外，還要滿足密封要求，中諾檢測建議采用密封錐管螺紋，螺紋的嚙合扣數要大于8，而且螺紋的配合精度也有一定的要求，比如6H6g。

要強調的是尺寸фdx，其中公差很重要，它要根據密封件的外徑尺寸фA來定，影響著整體的密封效果。因?yàn)橄鹉z制品的變形量大，尺寸精度會較低；這就要求фdx要盡可能的滿足所有的橡膠密封件，但并不是說фdx公差的越嚴格越好，引入端子與密封件的單面間隙好處于0.05～0.1mm 之間。

另外，壁厚也要滿足防爆要求；上墊片與下墊片的材料要符合使用場合的要求，其作用都是緩沖變形。

密封件是本裝置能否到達密封效果的關鍵，密封件的材料一般選用丁腈橡膠或者硅橡膠，中諾檢測也可以根據不同的應用場合來改變。

壓緊端子是整個電纜引入裝置的后一步。壓緊端子旋進的長度要能夠完全壓緊上墊片、密封件和下墊片，使密封件的變形量滿足密封要求；另外密封件需要做老化試驗，整個裝置裝配完成后，需要做氣密性試驗，檢驗是否滿足氣密性。

各防爆接合面的長度滿足防爆要求且要涂有防銹油；各防爆螺紋的嚙合長度滿足防爆要求。

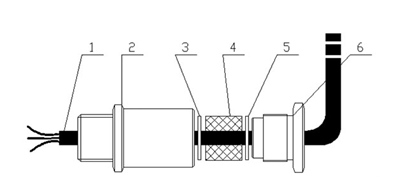

電纜的引入裝置

其中：1—同軸電纜 2——引入端子 3——上墊片 4—密封件  5——下墊片 6——壓緊端子
