關聯設備的基本定義

指內裝能量限制電路和非能量限制電路，且在結構上使非能量限制電路不能對能量限制電路產生不利影響的電氣設備。

關聯設備的基本作用

關聯設備作為限能設備能有效地保護危險場所的現場設備，在正常工作條件下能使系統完好地工作，而在故障條件下能限制到達危險場所的電壓、電流。

關聯設備的分類

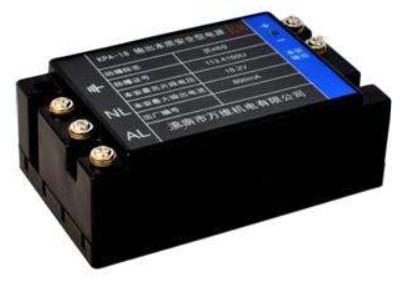

在實踐應用中常見的關聯設備有安全柵，它又分為齊納式安全柵和隔離式安全柵。然后還有本安電源。

 關聯設備可以是下列兩者中的任何一種：

（1）具有GB/T 3836. 1-2021規定的另一種防爆型式，可使用在相應的爆炸性氣體環境的電氣設備；

（2）未采用防爆型式保護，不能在爆炸性氣體環境中使用的電氣設備。例如記錄儀，本身不在爆炸性氣體環境中，但是它與處在爆炸性氣體環境中的熱電偶連接，這時只有記錄儀的輸人電路具有限能特性。

通俗的講，關聯設備是要使用在安全場所，然后跟危險場所的本安設備進行供電或者通訊，而不影響其本安參數。所以關聯設備的輸出電路必須是本安電路。如果要使用在危險場所，那邊關聯設備必須要用另外一個防爆型式加以保護，例如隔爆外殼。

值得注意的是關聯設備是沒有溫度組別之分的，常見的防爆標志如下：

［Ex ia Ga］ⅡC

本安電氣參數：Uo、Io、Po、Co、Lo；

與其他設備關聯，選型一般遵循以下原則：

Ui≥Uo，Ii≥Io，Pi≥Po，Ci≤Co，Li≤Lo；

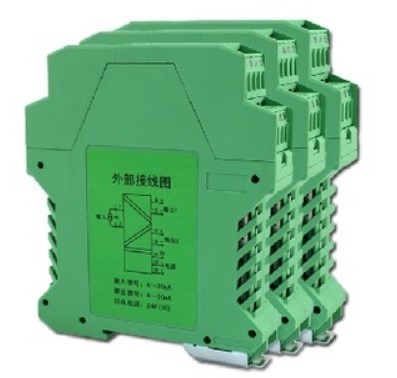

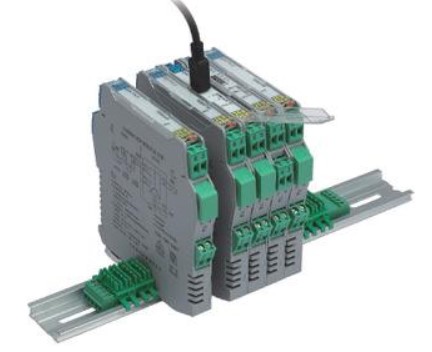

安全柵主要安裝于安全場所并含有本安電路和非本安電路的裝置，電路中通過限流和限壓電路限制了送往現場本安回路的能量，從而防止非本安電路的危險能量串入本安電路。

應用舉例：隔爆型電源裝置給外置本安設備供電；采集器采集來自防爆區域的本安設備信號…
