一、什么是本安型（本質安全型）電氣設備？

通過限制電氣設備電路的各種參數，或采取保護措施來限制電路的火花放電能量和熱能，使其在正常工作和規定的故障狀態下產生的電火花和熱效應均不能點燃周圍環境的爆炸性混合物，從而實現了電氣防爆，這種電氣設備的電路本身就具有防爆性能，也就是從“本質”上就是安全的，故稱為本質安全型。采用本安電路的電氣設備稱為本質安全型電氣設備。

二、本安型電氣設備的防爆原理

本質安全型防爆型式是在設備內部的所有電路都是由在標準規定條件(包括正常工作和規定的故障條件)下，產生的任何電火花或任何熱效應均不能點燃規定的爆炸性中諾檢測氣體環境的本質安全電路。本質安全型是從限制電路中的能量入手，通過可靠的控制電路參數將潛在的火花能量降低到可點燃規定的氣體混合物能量以下，導線及元件表面發熱溫度限制在規定的氣體混合物的點燃溫度之下。

三、本安型防爆等級解讀

1、“ia”等級電氣設備是正常工作和施加一個故障和任意組合的 兩個故障條件下，均不能引起點燃的本質安全型電氣設備。“ia”型儀表適用于0區、1區和2區。

2、“ib”等級電氣設備是正常工作和施加一個故障條件下，不能引起點燃的本質安全型電氣設備。“ib”型儀表適用于1區和2區。

3、“ic”等級電氣設備不考慮故障條件，適用于2區。

四、本安型防爆的主要措施：

1、電路的電壓和電流限制；

2、電路中的電容和電感限制；

3、本安電路與非本安電路的隔離；

4、可靠元件和組件的要求；

 5、安全柵的規定；

 6、故障分析和試驗規定等。

五、本安型電氣設備適用的標準：

1、GB/T 3836.4-2021 爆炸性環境 第4部分：由本質安全型“i”保護的設備

2、IEC60079-11:2023 爆炸性環境 第11部分：由本質安全型“i”保護的設備

六、本安型電氣設備的特點及適用范圍

由于本安型電氣設備的電路本身就是安全的，所產生的火花、電弧和熱能都不會引燃周圍環境爆炸性混合物，因此本安型電氣設備不需要專門的防爆外殼，這樣就可以縮小設備的體積和重量，簡化設備的結構。同時本安型電氣設備的傳輸線可以用膠質線和裸線，可以節省大量電纜。因此，本安型電氣設備具有安全可靠、結構簡單、體積小、重量輕、造價低、制造維修方便等特點，是一種比較理想的防爆電氣設備。但由于本安型電氣設備的大輸出功率為25W左右，因而使用范圍受到了限制。目前本安型電氣設備主要用于通訊、監控、信號和控制系統，以及儀器、儀表等。

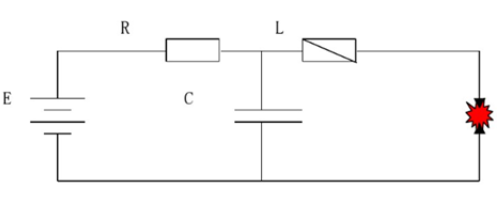

表1：本質安全電路示意圖

表2：本質安全組件————齊納安全柵

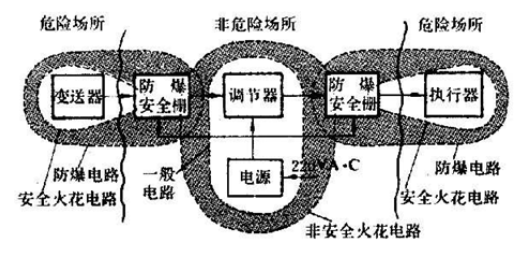

表3：本安型系統結構圖
