新版的GB/T3836系列標準已經在2022年5月1日正式實施了。關于新舊標準的差異是較多企業客戶比較關心的內容，防爆標志作為產品的“身份證”，可以讓使用方及安裝人員快速的了解此防爆產品的防爆型式，對應的氣體/粉塵以及溫度組別。從而避免出現氣體防爆的產品安裝到粉塵場所，“n”型產品安裝到1區的防爆區域等。從選型上確保防爆產品與危險場所匹配。
中諾檢測結合新版GB/T 3836-2021標準里的介紹，總結下爆炸性氣體環境使用Ex設備的防爆標志的所包含的內容以及意義。在后續將會繼續分享可燃性粉塵場所使用Ex設備的防爆標志知識。
爆炸性氣體環境使用Ex設備的防爆標志應包括：
一、符號Ex，表明Ex設備符合GB/T 3836.1-2021的第一章所列專用標準的一個或多個防爆型式。

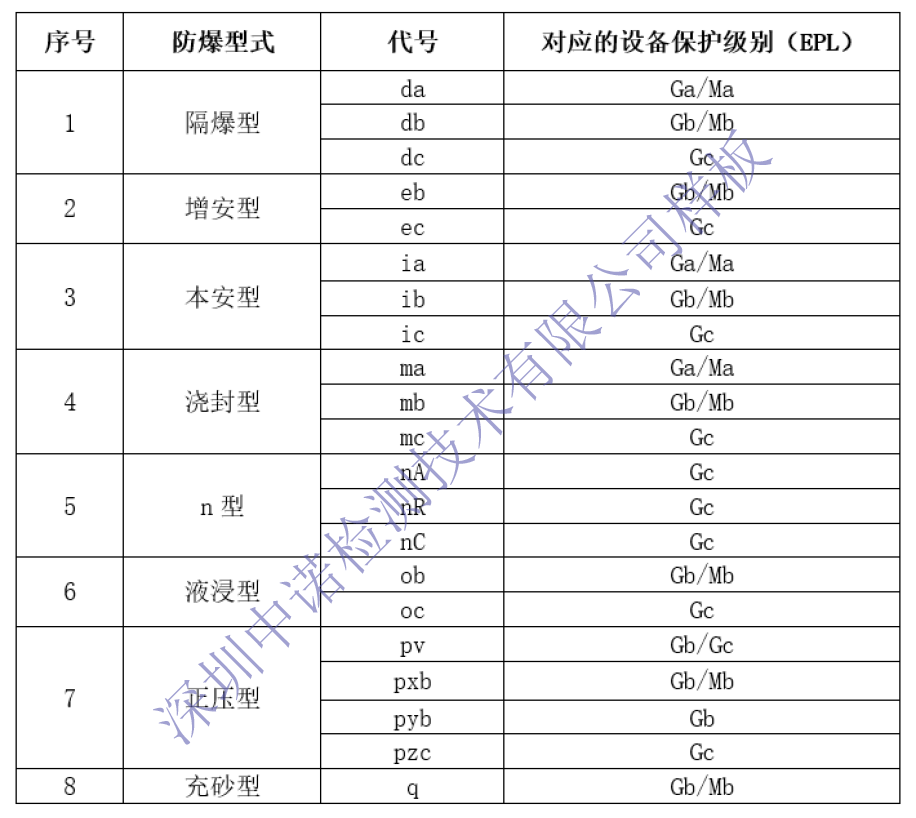

二、防爆保護型式，即設備采取的防爆保護措施，防爆保護型式以及對應的代號關系見下表。
備注：在爆炸性氣體環境使用Ex設備除了以上列出的8種防爆保護型式外，還有光輻射防爆型式和防爆特殊型。由于這類產品比較少，在這里不做贅述。
三、爆炸性氣體類別
1、I類：煤礦瓦斯氣體

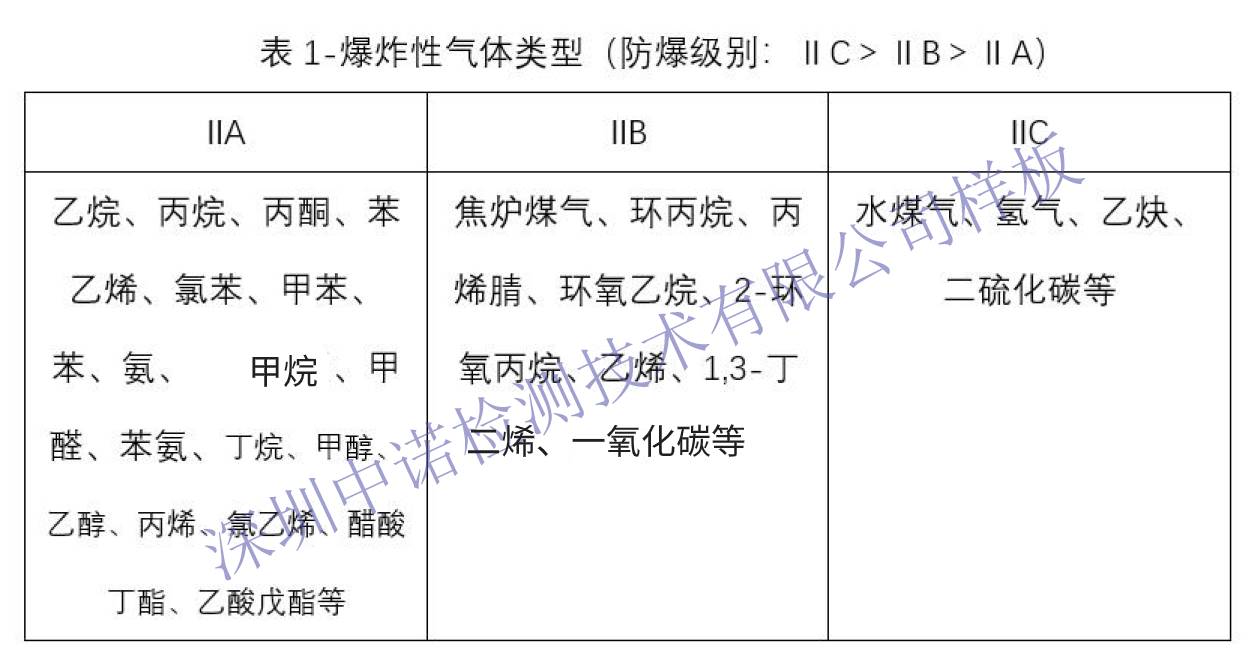

2、II A、 IIB和IIC類：除煤礦瓦斯氣體環境之外的其他爆炸性氣體，見下表。
四、溫度組別，指爆炸性氣體混合物的引燃溫度能被點燃的溫度極限值。

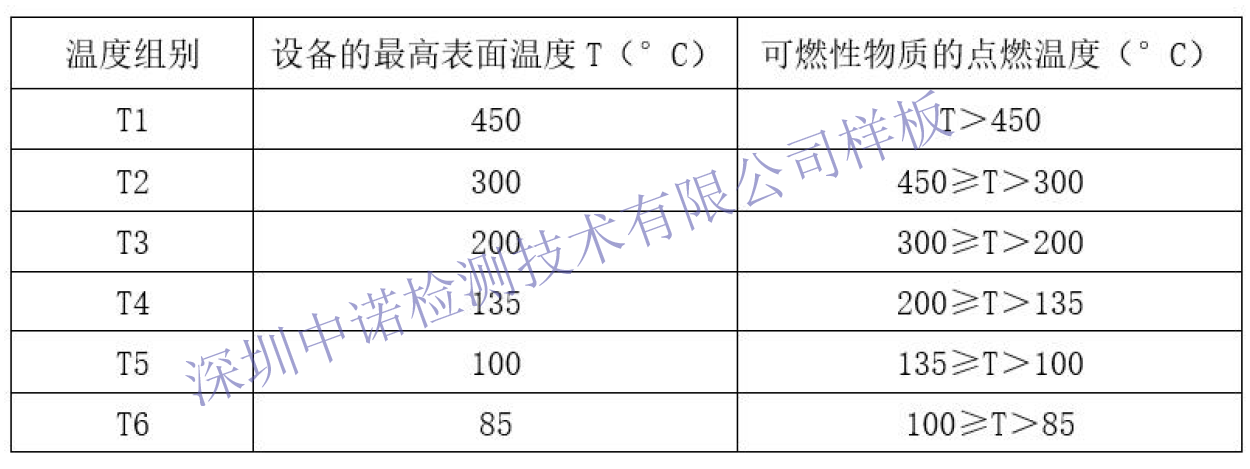

電氣設備按其高表面溫度分為T1～T6組，使得對應的T1～T6組的電氣設備的高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和爆炸性氣體或蒸氣的引燃溫度之間的關系如下表所示。
備注：
1、I類Ex設備的防爆標志不需要標出溫度組別。
2、同等條件下，T6的設備可以用在T1~T5場所，T5的設備可以用在T1~T4場所，依次類推。
3、對于高表面溫度超過450 °C的II類Ex設備應用攝氏溫度來標記高表面溫度，例如， 600 °C。
4、用于特殊氣體的II類Ex設備，不必標出相應溫度組別或高表面溫度。
5、Ex元件不必標志溫度組別或高表面溫度（攝氏溫度）。
五、適用的設備保護級別（EPL）

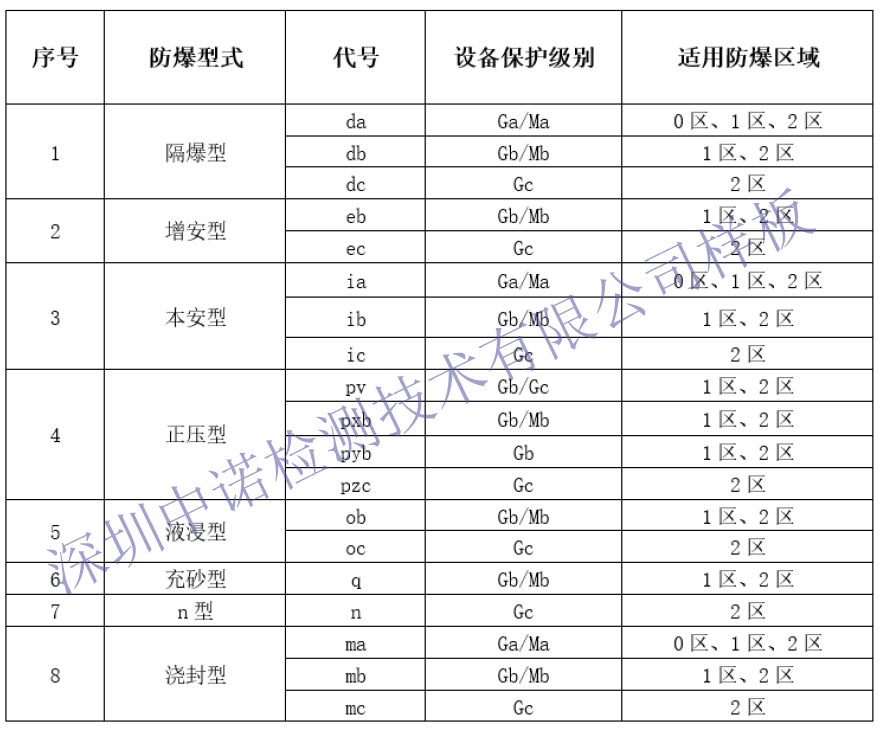

不同設備保護級別與防爆區域的關系見下表。
備注：
1、Ma/Mb是煤礦瓦斯氣體環境用Ex設備保護級別；Ga/Gb/Gc是除煤礦瓦斯氣體環境之外的其他爆炸性氣體環境用Ex設備保護級別
2、同等條件下，Ga>Gb>Gc，Ma>Mb
3、Ex設備上標志的EPL的可能比通常用于具體防爆型式的EPL的限制更嚴格，以說明設備的其他方面，如材料的限制。例如，當設備鋁含量超出了GB/T 3836.1.8.3中允許值時，ia 的Ex設備的EPL級別為Gb，如：Ex ia II C T4 Gb。
Ex標志應按在上述列項中給出的順序標志，彼此之間應有小的間隔。
防爆標志舉例：
Ex ib I Mb
Ex：防爆性氣體環境用電氣設備標志
ib：保護型式為本安型
I：煤礦瓦斯氣體環境
Mb：設備保護級別，可以用在1區
Ex db eb II C T6 Gb
Ex：防爆性氣體環境用電氣設備標志
db：保護型式為隔爆型
eb：保護型式為增安型
IIC：IIC氣體及蒸氣環境
T6：溫度級別為T6，設備高表面溫度不超過85°C
Gb：設備保護級別，可以用在1區/2區
本文的文章內容和圖片禁止任何平臺和個人抄襲和轉載！違者必究！
