防爆標志Ex d IIC T6 Gb是什么意思?

深圳中諾檢測技術有限公司

| 2020-06-22|返回列表

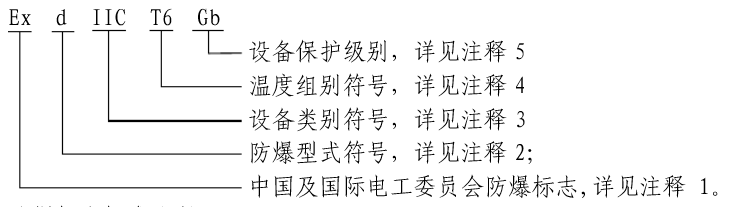

在正規的防爆電氣設備上都會有Ex標志,并且每個防爆電氣設備都會有一個特有的防爆標志,以下面防爆標志為例:

 注釋1:Ex是中國及國際電工委員會的防爆標志,表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式

 注釋2:常見的各類防爆型式符號如下:

隔爆型“d”、增安型“e”、本安型“i”、充砂型“q”、正壓型“p”、液浸型“o”、“n”型、澆封型“m”

例子中的防爆標志是隔爆型的電氣設備

 注釋3:設備類別符號

(1)Ⅰ類:易產生瓦斯的煤礦用的電氣設備

(2)ⅡA、ⅡB、ⅡC類:除Ⅰ類外的其他爆炸性氣體環境用電氣設備,即工廠用電氣設備

注:ⅡB的設備可以用于ⅡA設備的使用條件,同樣,ⅡC的設備可以用于ⅡA和ⅡB設備的使用;條件,因此,防爆級別ⅡC>ⅡB>ⅡA

 注釋4:對于Ⅱ類電氣設備,表示溫度組別的符號如下:

Ⅱ類電氣設備的高表面溫度組別

          溫度組別

高表面溫度(°C)

T1

450

T2

300

T3

200

T4

135

T5

100

T6

85



注釋5:設備保護級別分為“Ga”、“Gb”、“Gc”、“Ma”或 “Ma”。

設備保護級別(EPL):根據設備成為點燃源的可能性和爆炸性氣體環境、爆炸性粉塵環境及煤礦甲烷爆炸性環境所具有的不同特征而對設備固定的保護級別。

——Ma 級(EPL Ma):安裝在煤礦甲烷爆炸性環境中的設備,具有“很高”的保護級別,該級別具有足夠的安全性,使設備在正常運行、出現預期故障或罕見故障,甚至在氣體突然出現設備仍帶電的情況下均不可能成為點燃源。

——Mb 級(EPL Mb):安裝在煤礦甲烷爆炸性環境中的設備,具有“高”的保護級別,該級別具有足夠的安全性,使設備在正常運行中或在氣體突然出現和設備斷電之間的時間內出現的預期故障條件下不可能成為點燃源。

 ——Ga級(EPL Ga):爆炸性氣體環境用設備,具有“很高”的保護級別,在正常運行、出現的預期故障或罕見故障時不是點燃源。

——Gb級(EPL Gb):爆炸性氣體環境用設備,具有“高”的保護級別,在正常運行或預期故障條件下不是點燃源。

——Gc級(EPL Gc):爆炸性氣體環境用設備,具有“一般”的保護級別,在正常運行中不是點燃源,也可采取一些附加保護措施,保證在點燃源預期經常出現的情況下(例如燈具故障)不會形成有效點燃。

 ——Da級(EPL Da):爆炸性粉塵環境用設備,具有“很高”的保護級別,在正常運行、出現的預期故障或罕見故障時不是點燃源。

——Db級(EPL Db):爆炸性粉塵環境用設備,具有“高”的保護級別,在正常運行或預期故障條件下不是點燃源。

——Dc級(EPL Dc):爆炸性粉塵環境用設備,具有“一般”的保護級別,在正常運行中不是點燃源,也可采取一些附加保護措施,保證在點燃源預期經常出現的情況下(例如燈具故障)不會形成有效點燃。



根據國家現行標準GB 3836.1-2010 《爆炸性環境 第1部分:設備 通用要求》規定要求,在同等條件下,防爆標志達到Ex d IIC T6 Gb標準的電氣設備在防爆等級上要高于防爆標志達到Ex d IIB T6 Gb標準的電氣設備。
